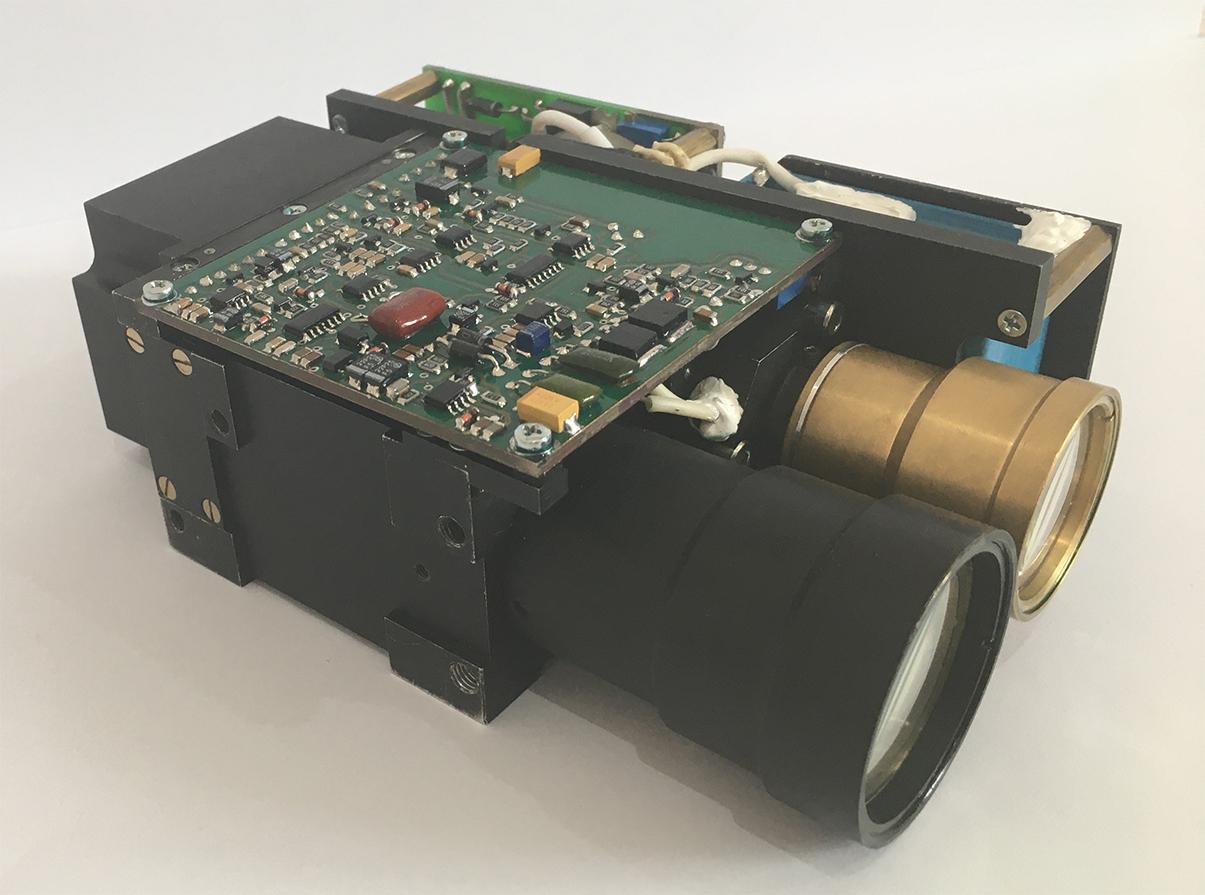

Дальномер Д-09

Краткая техническая характеристика

• Диапазон измерения дальности – 160 м – 10000м --- Опция- 160м - 50000м
• Обеспечиваемая погрешность измерения дальности – ± 5 м
• Длина волны зондирующего импульса – 1,06 мкм
• Расходимость зондирующего импульса – не более 0,35 мрад
• Питание + (22 - 29 ) В, потребление:
  • в ждущем режиме – не более 0,3 А
  • пиковое – не более 3 А
• Энергия зондирующего импульса – 90-100 мДж
• Количество целей – не ограничено
• Расстояние между соседними целями – не менее 75 м
• Тип обмена информацией о дальности – старт-стопный канал
• Частота измерений – 3 измерения с интервалом 1 сек с сохранением среднего темпа 6 раз в минуту.
• Напряжение электропитания ПП от 22 до 29 В постоянного тока.
• Дальномер устойчив к воздействию рабочей пониженной температуры минус (40±3)°С.
• Дальномер устойчив к воздействию рабочей повышенной температуры плюс (50±3)°С.
• Дальномер прочен к воздействию синусоидальной вибрации в диапазоне частот от 39 до 500 Гц с амплитудой ускорения (59±12) м/с2 ((6±1,2) g) в трёх координатных осях.
• Дальномер прочен к воздействию синусоидальной вибрации на частоте (25±0,5) Гц с амплитудой ускорения (19,6±3,9) м/с2 ((2±0,4) g) в трёх координатных осях.
• Дальномер прочен к воздействию механических ударов многократного действия с пиковым значением ускорения (196±40) м/с2 ((20±4) g) при длительности действия ударного ускорения от 5 до 15 мс в трёх координатных осях.
• Дальномер прочен к воздействию механических ударов одиночного действия с пиковым значением ускорения (735±147) м/с2 ((75±15) g) при длительности действия ударного ускорения от 1 до 5 мс в трёх координатных осях.

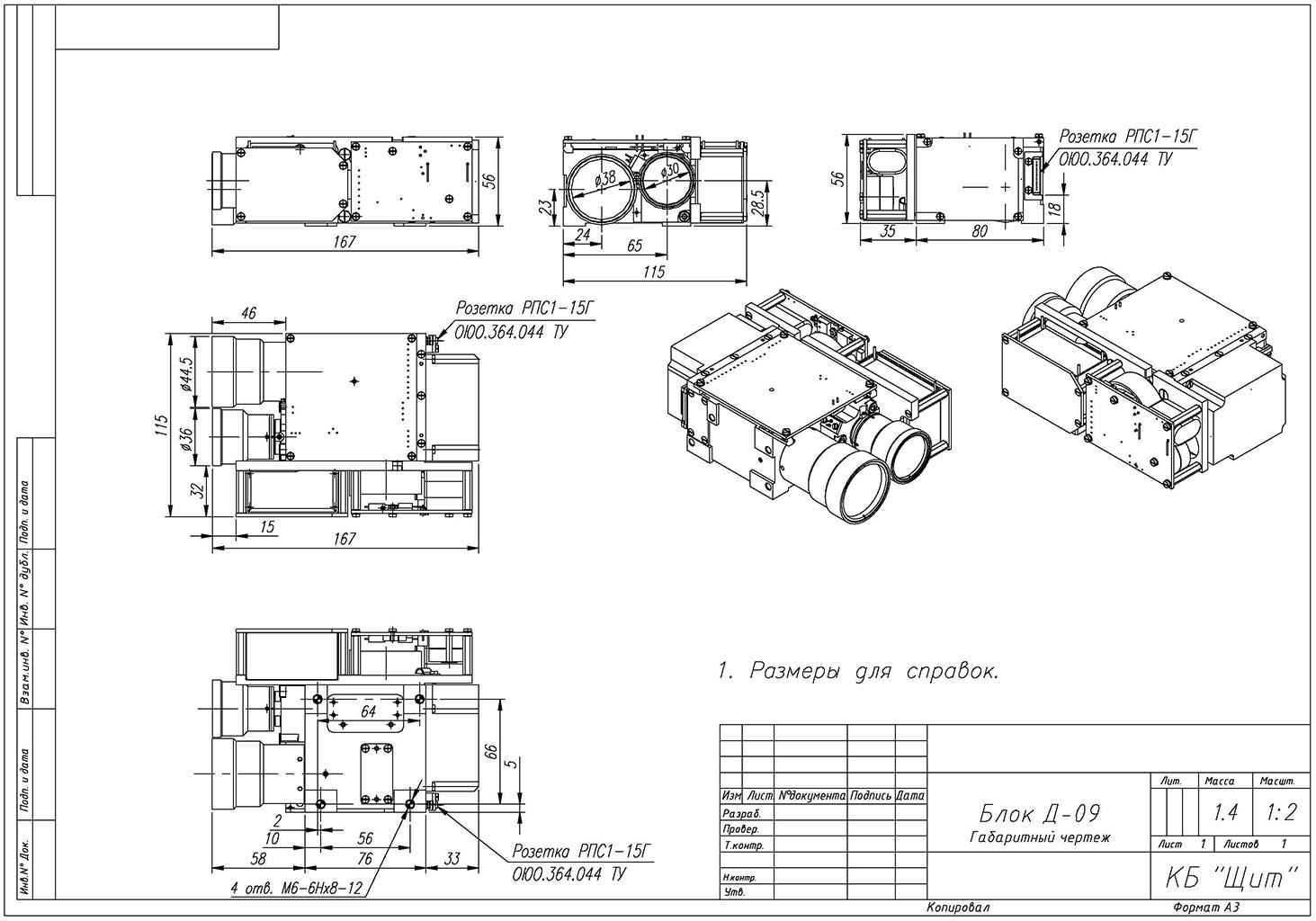

• Габариты мм: 56x115х167
• Масса дальномера – 1.35 кг
